उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: Haiwen
प्रमाणन: ISO9001:2008
मॉडल संख्या: HW-01895
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10 टुकड़े
मूल्य: $3.00/pieces 10-99 pieces
पैकेजिंग विवरण: ग्राहक की आवश्यकता के अनुसार प्लास्टिक बैग और कार्टन पैकेजिंग का उपयोग
आपूर्ति की क्षमता: प्रति माह 100000 टुकड़ा / टुकड़े
प्रकार: |
झिल्ली कीबोर्ड |
आवेदन: |
दूरसंचार उपकरण |
कीपैड बटन सामग्री: |
F200 पीईटी |
प्रति संदर्भ: |
पीईटी/पीसी |
रंग: |
पैनटोन या आरएएल |
सेवा जीवन: |
> 1 मिलियन बार |
परिचालन तापमान: |
-40 ℃ ~ +80 ℃ |
एफपीसी झिल्ली स्विच: |
पीसी या पीईटी सामग्री |
अगुआई की: |
अंतर्निहित |
डिज़ाइन: |
कस्टम आकार, रंग, बटन आकार, केबल लंबाई |
पीछे चिपकने वाला: |
3मी |
सर्किट: |
लचीला एफपीसी |
बटन: |
उभरा हुआ स्पर्शनीय, सपाट गैर-स्पर्शीय |
पत्तन: |
शेन्ज़ेन |
प्रकार: |
झिल्ली कीबोर्ड |
आवेदन: |
दूरसंचार उपकरण |
कीपैड बटन सामग्री: |
F200 पीईटी |
प्रति संदर्भ: |
पीईटी/पीसी |
रंग: |
पैनटोन या आरएएल |
सेवा जीवन: |
> 1 मिलियन बार |
परिचालन तापमान: |
-40 ℃ ~ +80 ℃ |
एफपीसी झिल्ली स्विच: |
पीसी या पीईटी सामग्री |
अगुआई की: |
अंतर्निहित |
डिज़ाइन: |
कस्टम आकार, रंग, बटन आकार, केबल लंबाई |
पीछे चिपकने वाला: |
3मी |
सर्किट: |
लचीला एफपीसी |
बटन: |
उभरा हुआ स्पर्शनीय, सपाट गैर-स्पर्शीय |
पत्तन: |
शेन्ज़ेन |

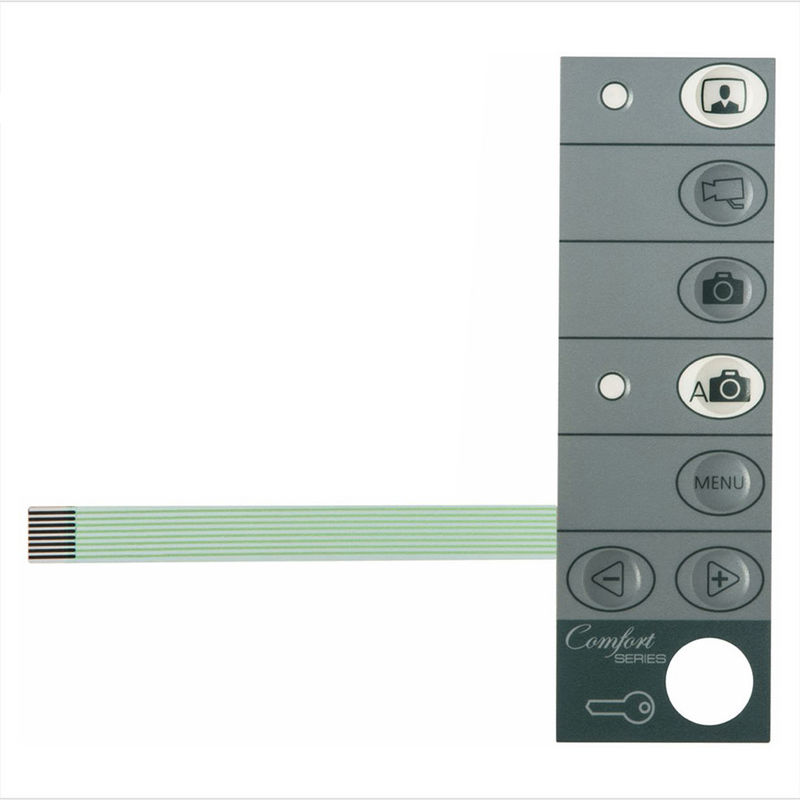

पीईटी टैक्टाइल मेटल डोम मेम्ब्रेन कीपैड
झिल्ली कीपैड लचीला पॉली कार्बोनेट या पॉलिएस्टर फिल्म स्विच संपर्क सर्किट से बने प्रवाहकीय पेस्ट के साथ मुद्रित एक संपर्क स्विच है।
मेम्ब्रेन कीपैड का लाभ यह है कि यह पूरी तरह सपाट, पतला आकार, गुणवत्ता वाला, छोटा, धूल प्रतिरोधी, अच्छा, अच्छा पानी प्रतिरोधी, एक अर्ध-संलग्न संरचना है।इसके अलावा, पैनल डिज़ाइन, और रंगों की पसंद की महान स्वतंत्रता।डेस्कटॉप कंप्यूटर, कॉपियर, फैक्स मशीन, खिलौने, स्क्वायर कंप्यूटर, वर्ड प्रोसेसर और विस्तार के अन्य क्षेत्रों के अनुप्रयोगों की सकारात्मक सीमा।
एफपीसी लचीली सर्किट परत पर वेल्डेड एलईडी झिल्ली कीपैड में बनती हैं।25 एवरलाइट 0805 एलईडी लाइटें कीपैड में असेंबल की गई हैं, मेम्ब्रेन कीपैड में जोड़े गए धातु के गुंबद ऊपरी सर्किट परत प्रदान करते हैं।एलईडी खिड़कियां उभरी हुई होनी चाहिए।ये सभी विवरण निर्माण को स्थिर बना रहे हैं।F200 मैट PET का उपयोग करने से ओवरले सुंदर दिखता है।अच्छे स्पर्श बटन और शक्तिशाली कार्यों के कारण एलईडी कीपैड का व्यापक रूप से औद्योगिक नियंत्रण कीपैड के रूप में उपयोग किया जाता है।कीपैड को ग्राहक के डिज़ाइन जैसे बटन आइकन, रंग आदि के आधार पर अनुकूलित किया जा सकता है। मुख्य पात्र मुद्रित वायरिंग, कम प्रतिरोध और अच्छी तरह से कार्य करते हैं।आइटम HW-91206003 मजबूत फ़ंक्शन के साथ रंगीन एलईडी के साथ वेल्ड करने में सक्षम है, वाटरप्रूफ सर्कल संरचना और 3M9495LE को अपनाता है।इसलिए कीपैड उच्च वायु आर्द्रता वाले वातावरण के लिए उपयुक्त हैं।
| हाईवेन झिल्ली स्विच के मुख्य तकनीकी पैरामीटर | |
| (1) विद्युत गुण | |
| 1, ऑपरेटिंग वोल्टेज: | ≤ 50VDC |
| 2, कार्यशील धारा: | ≤ 100mA |
| 3 संपर्क प्रतिरोध: | 0.5 ~ 5Ω |
| 4 इन्सुलेशन प्रतिरोध: | ≥ 100MΩ (100VDC) |
| 5, सब्सट्रेट वोल्टेज: | 2kDVC |
| 6, वसंत का समय: | ≤ 6ms |
| 7, लूप प्रतिरोध: | 30Ω |
| 8, इन्सुलेशन स्याही वोल्टेज: | 100VDC |
| (2) यांत्रिक गुण | |
| 1, विश्वसनीयता, सेवा जीवन: | > 1 मिलियन बार |
| 2, बंद विस्थापन: |
0.1 ~ 0.4 मिमी (कोई स्पर्श-प्रकार नहीं) 0.4 ~ 1.0 मिमी |
| 3, बिजली के लिए स्वास्थ्य मानक: | 280 ग्राम पावर |
| 4, सिल्वर माइग्रेशन: |
55 ℃ में, आर्द्रता 90%, 56 घंटों बाद,10MΩ/50VDC के बीच दूसरी पंक्ति |
| 5, सिल्वर ऑनलाइन कोई ऑक्सीकरण नहीं, कोई अशुद्धियाँ नहीं | |
| 6, चांदी की चौड़ाई |
≥ 0.3 मिमी, सबसे छोटा अंतराल 0.3 मिमी,लाइन किनारे <1 / 3, लाइन गैप<1 / 4 चौड़ाई का |
| 7, पिन रिक्ति मानक | 2.54 मिमी |
| 8, सीसा विरोधी वक्रता, डी के साथ |
10 मिमी स्टील रॉड लाइन प्रेशर रोलर लगातार 80. |
| (3) पर्यावरणीय प्रदर्शन | |
| 1, ऑपरेटिंग तापमान: | -40 ℃ ~ +80 ℃ |
| 2, भंडारण तापमान: | -40 ℃ ~ +85 ℃ तापमान 95% ± 5% |
| 3, वायुमंडलीय दबाव: | 86 ~ 106kDa |
| (4) इंडेक्स प्रिंट करें | |
| 1, प्रिंट आकार विचलन |
± 0.15 मिमी, स्पष्ट कोड दिखता है ख़राब ≤ 0.1 मिमी किनारे |
| 2, रंगीन विचलन |
± 0.11 मिमी/100 मिमी, सभी इंसुलेटेड कवर सिल्वर लाइन स्याही |
| 3, कोई स्याही फैलाव नहीं, लेखन दोषरहित | |
| 4, वर्णिक विपथन दो से अधिक नहीं है | |
| 5, सिलवटें हो सकती हैं, पेंट उखड़ सकता है | |
|
6, पारदर्शी खिड़कियां पारदर्शी साफ, एक समान रंग, नहींखरोंच, और अशुद्धता |
|
